Desde sempre se utilizaram fontes luminosas para a pesca nocturna às lulas, mas longe vão os tempos do velhinho "PETROMAX"
É certo que na internet se pode facilmente comprar uma gambiarra com uma luz deste tipo, dos chineses, se calhar até mais barata, mas parte do gozo está no facto de sermos nós próprios a fazer.
Então depois de alguma investigação na net e algumas ideias emprestadas do youtube, é altura de deitar mãos à obra.

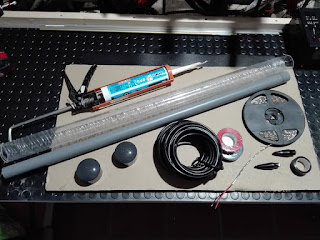

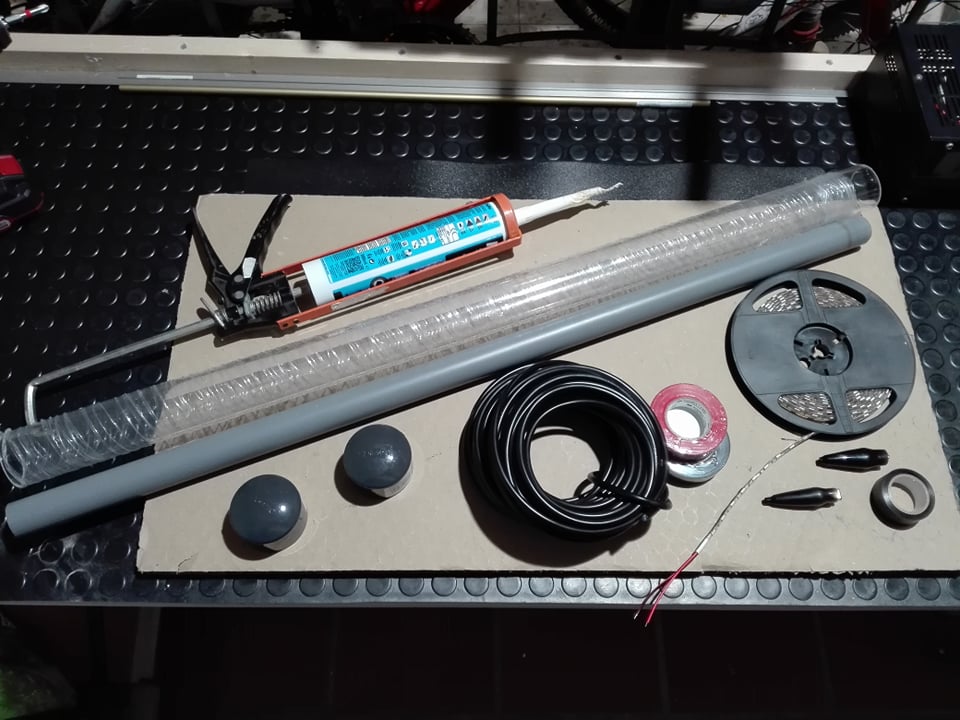

Em primeiro lugar, fica uma lista do material utilizado:
- 1 fita de Leds verdes de 5m (segundo os entendidos é a côr mais indicada)
- 1 tubo de acrílico transparente de 50mm de diâmetro (42mm interior)
- 2 tampas de tudo de PVC de 50mm
- 1 tubo de PVC de 32mm
- 10 mts de cabo de 2 condutores (2x0,75) com isolamento redondo
- 2 "crocodilos"
- 1 tubo de Silicone
- 2 conectores de cabo duplos
- Algumas chumbadas
- ...e mais uma serie de "coisinhas" que qualquer bricoleiro que se preza tem espalhado por aí
Então vamos começar...
No Tubo de PVC de 32 mm, que vai ser o nosso tubo interior onde vamos fixar os LEDs, vamos medir mais ou menos a profundidade das tampas do tudo de 50mm e fazemos um pequeno furo de modo a passar os cabos da tira de LEDs
Fixamos então o início da fita ao tubo de PVC com um pingo de super-cola e começamos a enrolar e colar a fita de LEDs ao tubo, em espiral
A cada 4 ou 5 voltas, um pingo de super-cola para que fique mais seguro
Aqui a fita já completamente enrolada e colada no tubo
Fazemos então uma marca no tubo, sensivelmente com a mesma dimensão da profundidade das tampas, como fizemos para o furo inicial, e cortamos o excesso do tubo
Aqui está o tubo interior já com as suas dimensões finais
De seguida temos que adicionar algum peso para que a gambiarra fique numa posição vertical e à profundidade que desejarmos.
Se não adicionarmos peso, a lanterna vai flutuar na horizontal.

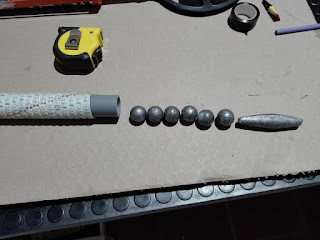

Para este efeito vamos usar algumas chumbadas
Para que não fiquem a chocalhar e para que não danifiquem depois as ligações eléctricas no interior, coloquei um pouco de espuma dentro do tubo antes das chumbadas
De seguida um pouco de silicone e as chumbadas, sempre com um pouco de silicone entre cada uma delas
...e no fim, acabamos de encher o tubo com silicone, e deixamos secar um pouco para que as chumbadas não caiam sem querer.
Enquanto isso, podemos ir adiantando serviço e vamos furar uma das tampas com uma broca com a medida o mais aproximada possível ao diâmetro do cabo e passamos o cabo no furo, de fora para dentro.
Nesta altura podemos descarnar os cabos e ligá-los utilizando os conectores rápidos
ATENÇÃO:
Neste caso, os condutores do cabo têm cores diferentes do preto e do vermelho que vem da fita de LED's.
É importante saber qual vai ficar ligado no positivo e qual no negativo, porque vai ser importante não inverter a polaridade ao ligar.
Neste caso ficou o castanho com o vermelho (+) e o azul com o preto (-)
Isto vai ser importante mais tarde.
Na ponta do cabo, já na parte de dentro da tampa, vamos colocar uma abraçadeira bem apertada para que ao pendurarmos a luz pelo cabo, esse mesmo cabo não seja puxado para fora e não faça força nas ligações.
NOTA: Não podemos correr o risco de haver alguma coisa que corra mal depois de fechado o tubo.
De seguida, vamos começar a preparar as coisas para colocar os LEDs dentro do tubo de acrílico, fechar e selar o tubo.
Como a diferença de diâmetro entre o tubo de PVC e o diâmetro interno do acrílico é de cerca de 1cm, usei uma artimanha para que o tubo interior ficasse mais ou menos centrado e mais ajustado.
Enrolei uns elásticos de escritório no tubo e cobrí com fita isoladora, de forma a que ficasse um pouco mais justo dentro do acrílico.
Seguidamente, enchemos até meio com silicone a tampa que vai ficar no fundo e colocamos o tubo de acrílico, pressionando bem e rodando um pouco para que o silicone se espalhe uniformemente.
NOTA IMPORTANTE:
O tubo de acrílico foi cortado ligeiramente maior que o tubo de PVC.
Cerca de 1cm a mais.
De seguida vamos introduzir o tubo de PVC com os LEDs no tubo de acrílico e pressioná-lo e rodar de forma a que fique bem enfiado no silicone
Agora, repetimos o processo com a tampa de cima. Enchemos de silicone até meio e, antes de a colocarmos no tubo, vamos puxar o cabo até que a abraçadeira encoste no furo.
Isto também vai forçar uma pequena porção de silicone a passar pelo orifício, vedando assim completamente o tubo, tornando-o estanque.
Quando coloquei a tampa de cima, o ar aprisionado dentro do tubo, fazia pressão e empurrava a tampa de volta para trás. Isto é o melhor indicador que o tubo se encontra mesmo completamente estanque.
Para que as tampas se mantivessem no sítio, tive que as prender com fita adesiva e deixar tudo secar como deve ser de um dia para o outro.
Aqui já dá para perceber mais ou menos o aspecto final da coisa.
Entretanto, era preciso acabar a outra ponta do cabo, colocando os crocodilos.
Como disse há pouco, a questão das cores era importante e para não haver enganos, cobri com manga retráctil vermelha o condutor castanho (que estava ligado no vermelho dos LEDs) e com manga preta o condutor azul (ligado no preto)
Para melhor identificação, e como na loja não havia crocodilos vermelhos, forrei as pegas do que vai ligar no positivo com fita isoladora vermelha, para que não haja enganos.
Era hora de testar e mesmo ainda com a fita a segurar as tampas...
...TEMOS LUZ!!!
Como disse antes, deixei tudo secar como deve ser, de um dia para o outro e depois de tirar a fita que segurava as tampas no local, este é o aspecto final.
Aqui com a fita métrica, para dar a noção das dimensões
E aqui está ela prontinha a ser testada.
Nas fotos não dá para ter a noção da luminosidade.
É muito superior ao que aparenta nas fotos.
...e como ela foi feita para ir ao banho, aqui está ela de molho dentro da geleira
..e pronto, agora só falta testar em acção de pesca e ver se as lulas gostam.
Até Já!!!
